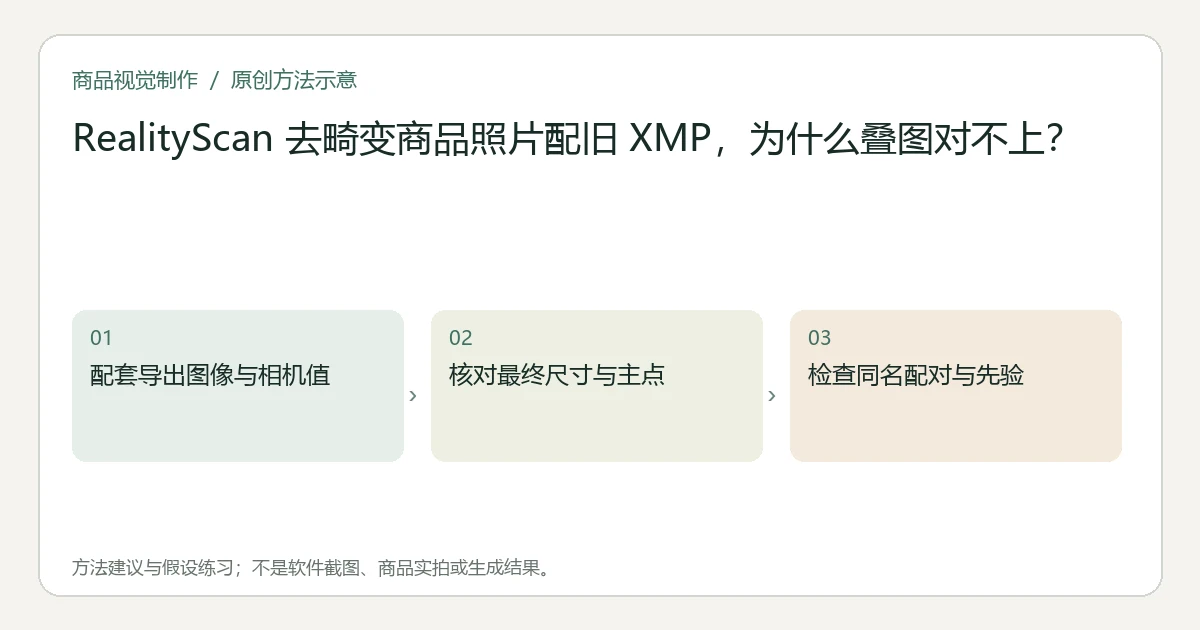

RealityScan 去畸变商品照片配旧 XMP，为什么叠图对不上？
通过 Export Registration 配套导出图像与相机数据，核对去畸变尺寸、主点与文件配对，区分 draft、exact、locked 先验，避免混用旧内参。
去畸变、裁切、缩放或主点移动后，图片的坐标条件可能已改变，不能继续默认旧相机数据适用。建议在 RealityScan Desktop 的 Export Registration 中配套导出图像与相应 XMP，并检查两者采用的去畸变条件。这里的 XMP 用于相机与对齐信息，不是 Adobe 调色侧车的通用替代。RealityScan XMP 官方说明
关键要点
- 同名文件能被配对，不代表其中相机值适合改过的照片。
- Resolution 选 Preserve 后，Downscale 与像素上限仍可能改变最终尺寸。
- 不为让叠图稳定而盲选 locked；先确认先验来自正确图像。
先保留未改动的成套输入
假设供应商发来一组商品照片与 XMP，设计人员又裁掉四周、调整像素尺寸后沿用原 XMP，结果三维相机与照片边缘对不上。先保留原始套件及新处理照片，列出中间做过的几何变换，不直接改 XMP 数值来追画面。
若问题源自拍摄透视或镜头畸变，参阅镜头效果与真实商品形状（英文）。去畸变后的外形整齐不等于商品几何已经得到独立确认。
从 Export Registration 生成一致套件
官方提供 ALIGNMENT 页 Export 区的 XMP Files 与 Export Registration。需要图像和经过相应去畸变设置的相机值时，在 Export Registration 选择适用 XMP 保存类型，核对 Undistort images，并开启 Export images，把两者一同输出。官方导出路径与选项
建议输出到新位置，记录实际导出目录、图像命名与图像格式。官方特别说明，在该导出路径中，文件选择窗口里输入的单个文件名不是每份 XMP 的实际名称，可能只留下空文件；应检查导出目录中的真正配套文件，而不是只找自己输入的那个名字。
将最终尺寸与主点写进交接记录
官方去畸变流程依次受 Image cut-out、Fit、Resolution、Downscale 与 Max count of pixels 影响。Preserve 保留的是其中一步的原图分辨率，之后的缩小因子和像素上限仍可能重采样，所以不能单凭它判断最终宽高。官方 Undistorted Images 说明
另外，Undistort principal point 可把光学中心移到导出图像中心。建议记录实际设置与输出尺寸，不把一组参数截图当作最终文件已经相符。再次在外部裁切或缩放图像后，原来配套的数据也需要重新评估。
以下为建议练习，没有执行导出：选一张有清楚盒角的商品图，用同次导出的图像与 XMP 在接收工作流中对照，再与被外部裁切的副本区分。记录实际哪一对用于观察，不预先填写“已对齐”。
检查配对与相机先验的含义
默认同目录配对时，Image01.jpg 对应 Image01.xmp。名称正确只是建立关联；还需确认它来自同次输出。官方区分 draft 可在对齐时调整位置，exact 保持相机相对关系，locked 同时固定相对与绝对位置。官方配对与先验定义
| 观察 | 下一步 |
|---|---|
| 找不到对应 XMP | 查实际输出目录与同名关系 |
| 名字相同但照片另被裁切 | 回到同次配套输出，查变换链 |
| 相机位置应允许调整 | 先确认先验策略，不盲锁旧数据 |
| 配套正确仍有偏差 | 记录目标应用、单位与相机解释后继续调查 |
输出套件、原图和后续衍生物应按源素材到交付物追溯（英文）分别保存。最后打开实际交付图核对身份，方法见下载文件与批准预览匹配（英文）。变换链或数据来源不明时停止继续混配，先恢复一套可解释的图像与相机记录。
